Phân loại máy nén khí cao áp

Máy nén khí áp cao (thường từ 30 bar trở lên, có thể tới 300–400 bar) được phân loại chủ yếu theo nguyên lý nén và cấu tạo. Dưới đây là cách phân loại và nguyên lý hoạt động rõ ràng, dễ áp dụng trong thực tế:

I. Phân loại máy nén khí áp cao

1. Theo nguyên lý nén

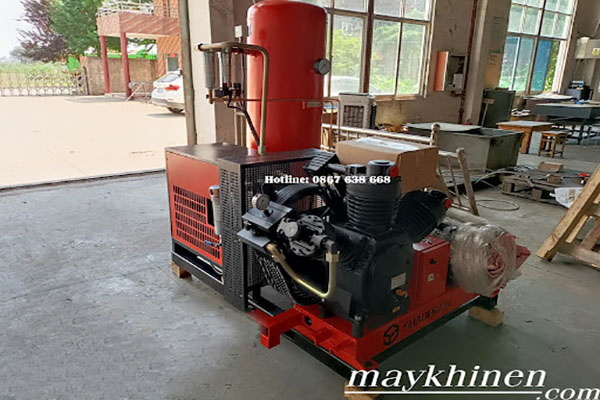

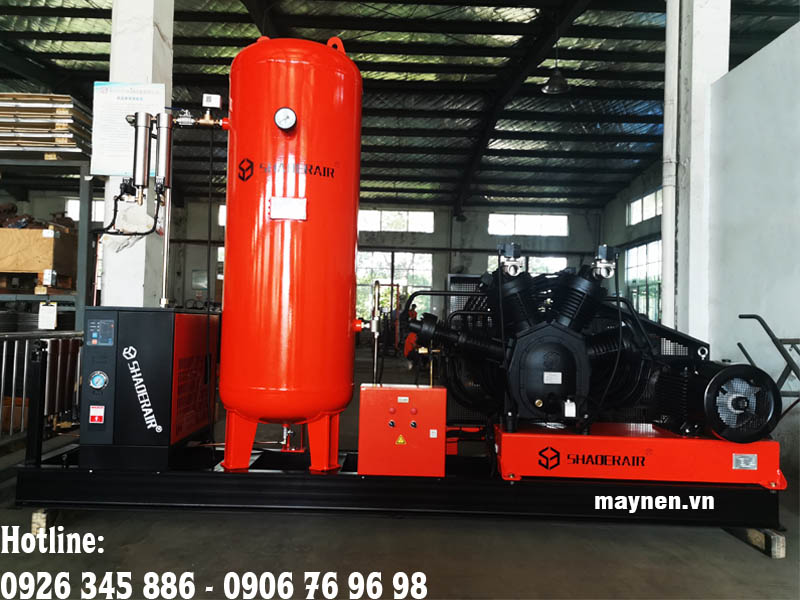

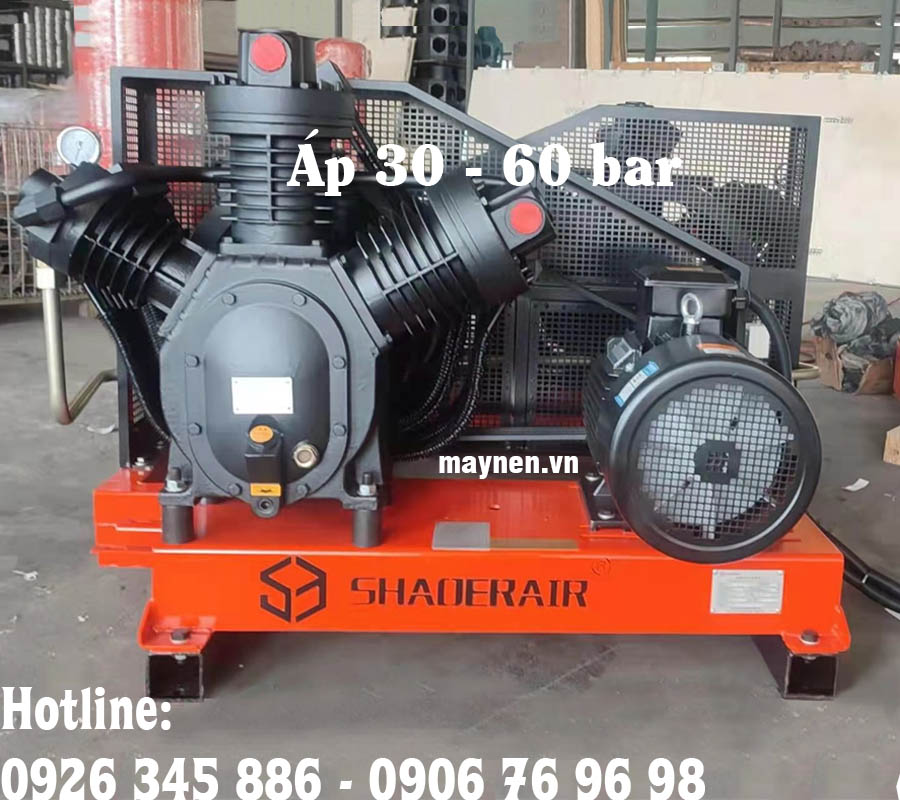

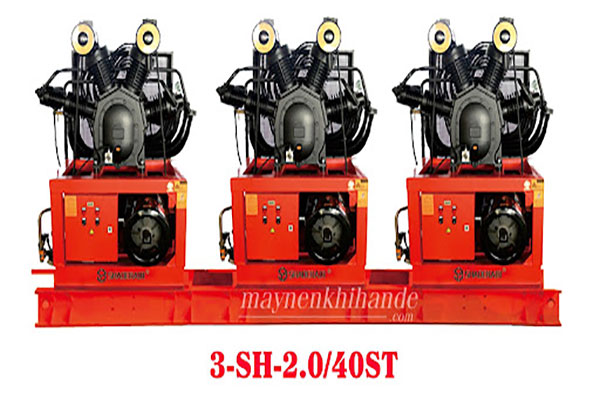

1.1. Máy nén khí piston (reciprocating compressor)

• Phổ biến nhất cho áp cao (30–400 bar)
• Có thể là:
  • 1 cấp (áp thấp)
  • 2–5 cấp (áp cao)

👉 Đặc điểm:

• Áp suất rất cao
• Lưu lượng nhỏ đến trung bình
• Hiệu suất cao

👉 Ứng dụng:

• Nạp bình khí (SCUBA, khí y tế)
• PET blowing
• Công nghiệp dầu khí

1.2. Máy nén khí màng (diaphragm compressor)

• Nén khí bằng màng đàn hồi (không tiếp xúc trực tiếp với piston)

👉 Đặc điểm:

• Khí sạch tuyệt đối (oil-free 100%)
• Áp cao (lên đến ~300 bar)

👉 Ứng dụng:

• Khí tinh khiết (H₂, O₂)
• Phòng thí nghiệm
• Công nghiệp bán dẫn

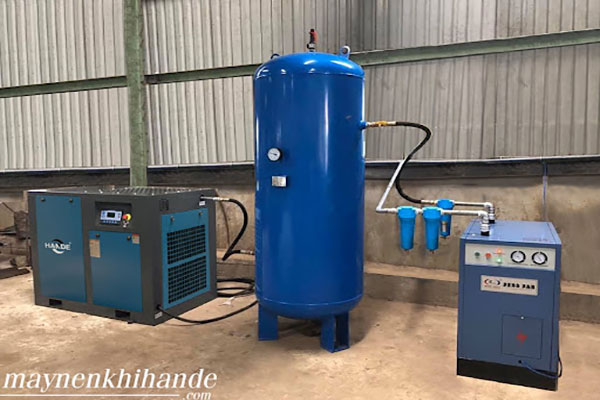

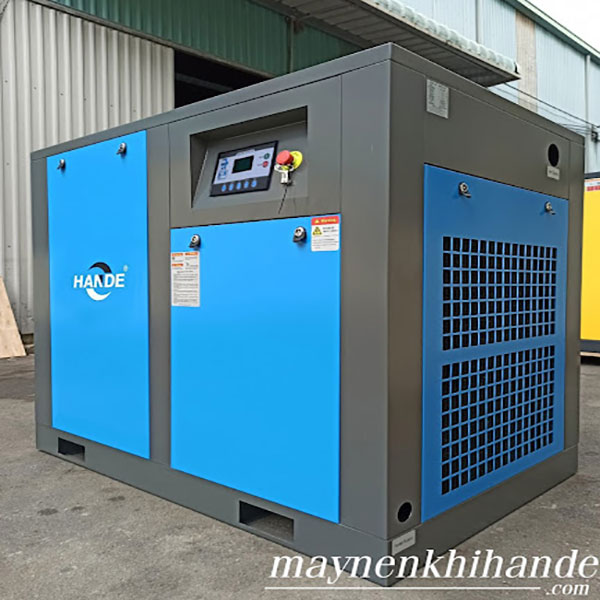

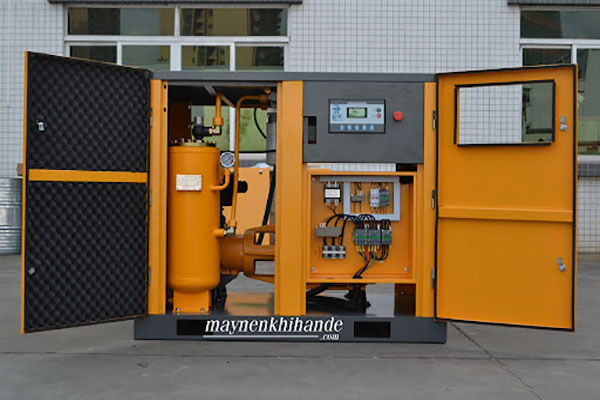

1.3. Máy nén khí trục vít áp cao (high-pressure screw)

• Ít phổ biến hơn cho áp rất cao
• Thường kết hợp booster

👉 Đặc điểm:

• Chạy êm, liên tục
• Áp thường ≤ 40 bar (cao hơn phải dùng tăng áp)

👉 Ứng dụng:

• Nhà máy sản xuất liên tục
• Hệ thống cần lưu lượng lớn

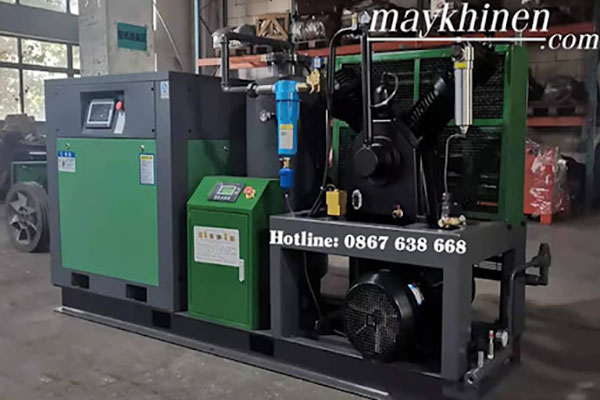

1.4. Máy nén khí tăng áp (booster compressor)

• Dùng để tăng áp từ khí đã có sẵn

👉 Ví dụ:

• Từ 7 bar → 30 bar hoặc 300 bar

👉 Đặc điểm:

• Không hút khí từ môi trường
• Hiệu quả trong hệ thống sẵn có

2. Theo số cấp nén

🔹 Máy nén 1 cấp

• Nén trực tiếp lên áp cao (ít dùng cho >30 bar)

🔹 Máy nén nhiều cấp (multi-stage)

• 2 cấp, 3 cấp, 4 cấp, 5 cấp

👉 Lợi ích:

• Giảm nhiệt độ
• Tăng hiệu suất
• Tăng tuổi thọ máy

3. Theo làm mát

• Làm mát bằng gió
• Làm mát bằng nước
• Kết hợp intercooler giữa các cấp

II. Nguyên lý hoạt động máy nén khí áp cao

1. Nguyên lý chung (định luật nén khí)

Máy nén khí hoạt động dựa trên việc:
👉 Giảm thể tích → tăng áp suất

2. Nguyên lý máy nén piston nhiều cấp

Quy trình:

Bước 1: Hút khí (cấp 1)

• Piston đi xuống
• Van hút mở → khí vào xi lanh (~1 bar)

Bước 2: Nén cấp 1

• Piston đi lên
• Khí bị nén lên ~5–8 bar

Bước 3: Làm mát trung gian (intercooler)

• Giảm nhiệt độ khí
• Tách nước

Bước 4: Nén cấp 2, 3...

• Tiếp tục nén:
  • 8 bar → 30 bar
  • 30 → 100 bar
  • 100 → 300 bar

Bước 5: Xả khí áp cao

• Khí vào bình chứa hoặc hệ thống

3. Đặc điểm quan trọng trong nguyên lý

🔥 Nhiệt độ tăng rất cao

• Có thể lên tới 150–200°C
  👉 nên cần:
• Làm mát từng cấp
• Dầu bôi trơn (trừ oil-free)

💧 Hơi nước ngưng tụ

• Sau mỗi cấp nén → cần:
  • Van xả nước
  • Bộ tách ẩm

⚙️ Van một chiều hoạt động liên tục

• Điều khiển dòng khí đúng hướng

III. So sánh nhanh các loại

Loại	Áp suất	Lưu lượng	Độ sạch	Ứng dụng
Piston	Rất cao	Trung bình	Có dầu / không dầu	Phổ biến nhất
Màng	Rất cao	Nhỏ	Rất sạch	Khí đặc biệt
Trục vít	Trung bình	Lớn	Có dầu	Sản xuất liên tục
Booster	Tăng áp	Phụ thuộc nguồn	-	Hệ thống sẵn

IV. Kết luận thực tế

• Nếu cần áp cao >30 bar → chọn piston nhiều cấp
• Nếu cần khí siêu sạch → chọn màng
• Nếu hệ thống đã có khí → dùng booster tiết kiệm chi phí
