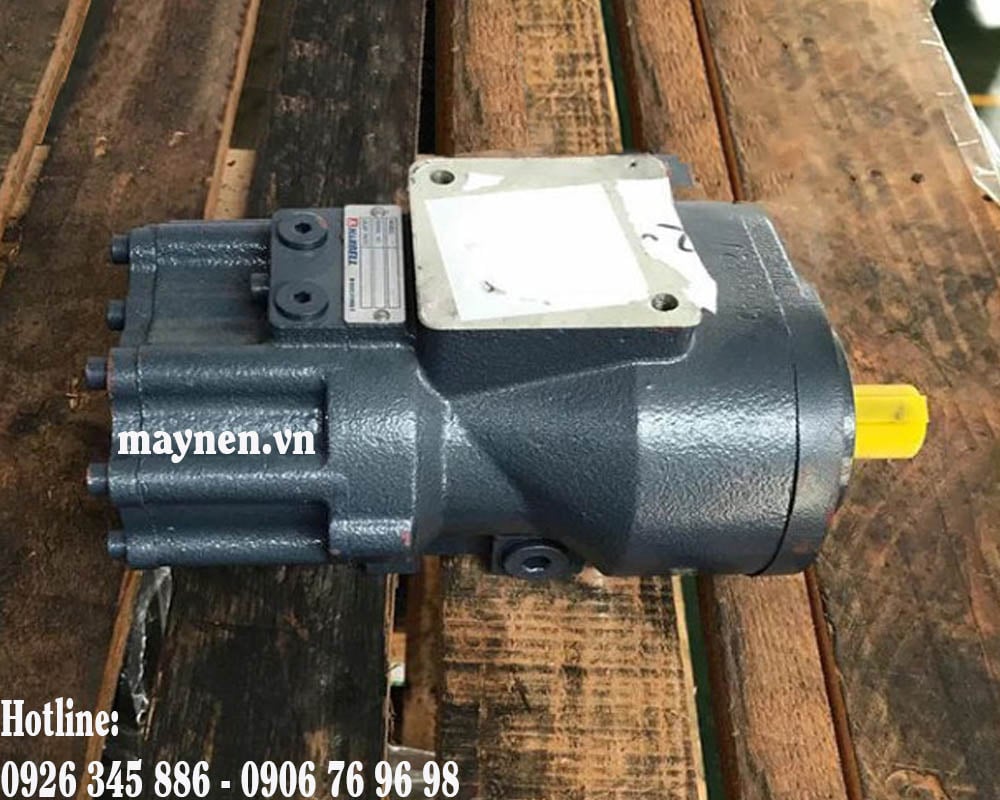

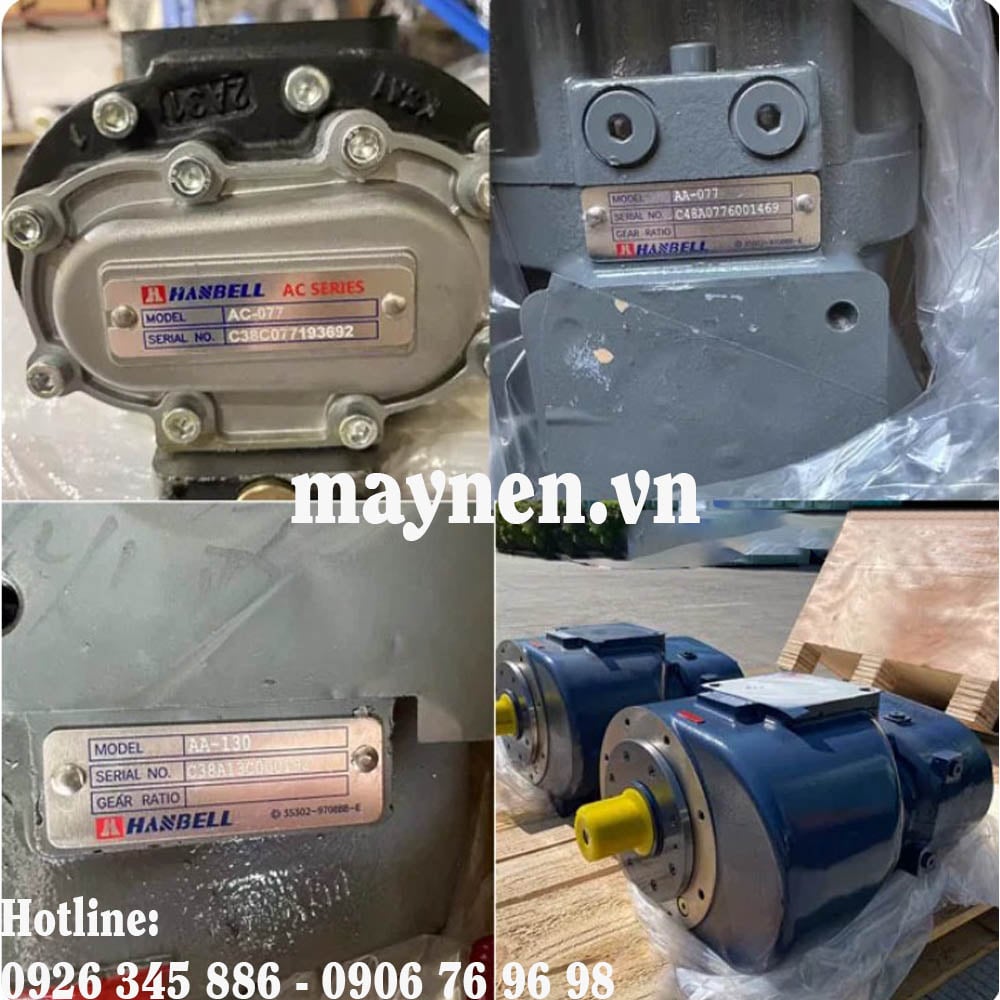

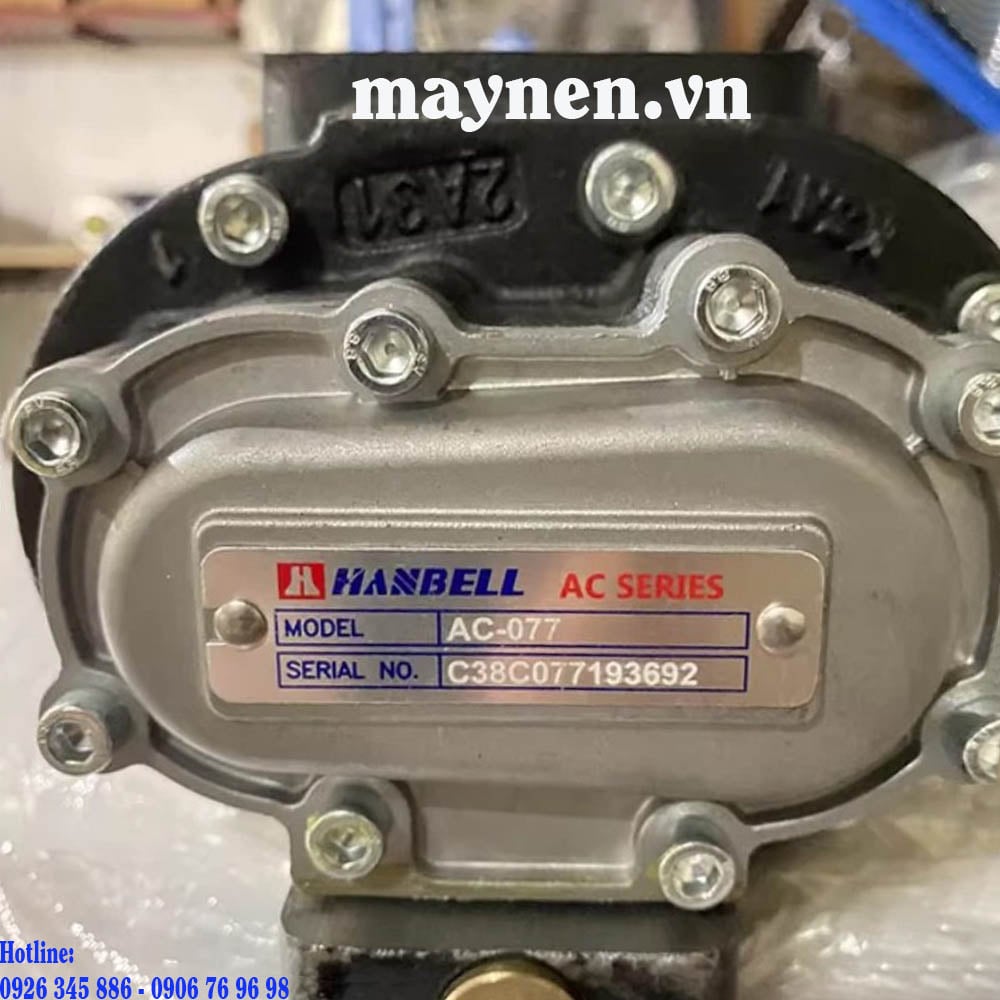

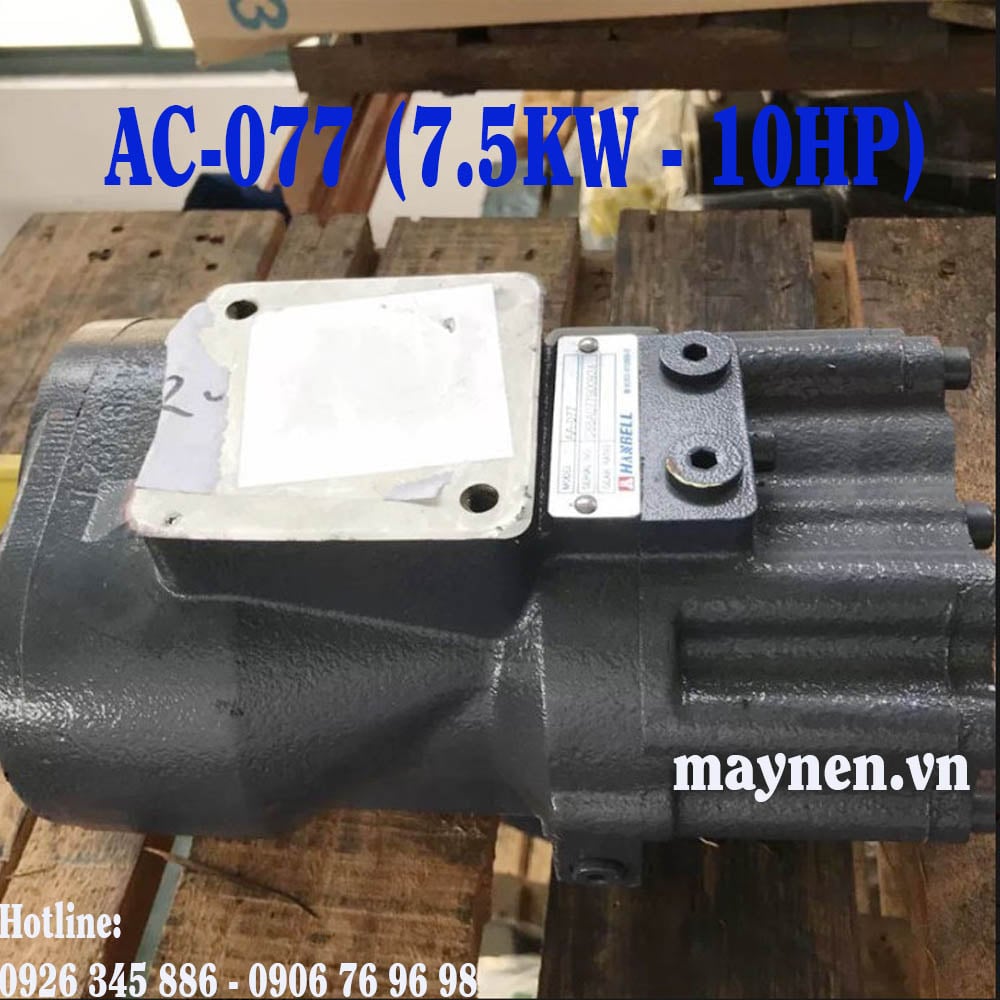

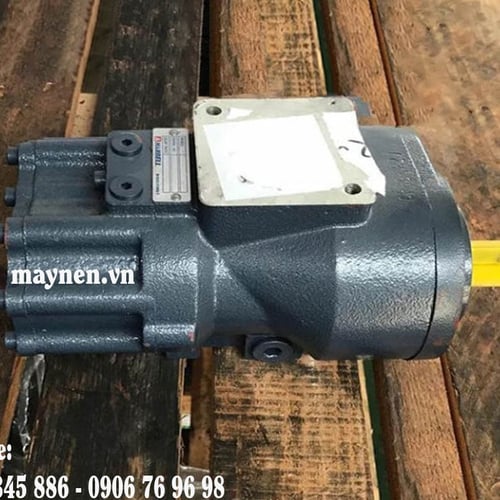

Đầu máy nén khí Hanbell AC-077 dùng cho máy nén khí công suất 7.5kw / 10hp

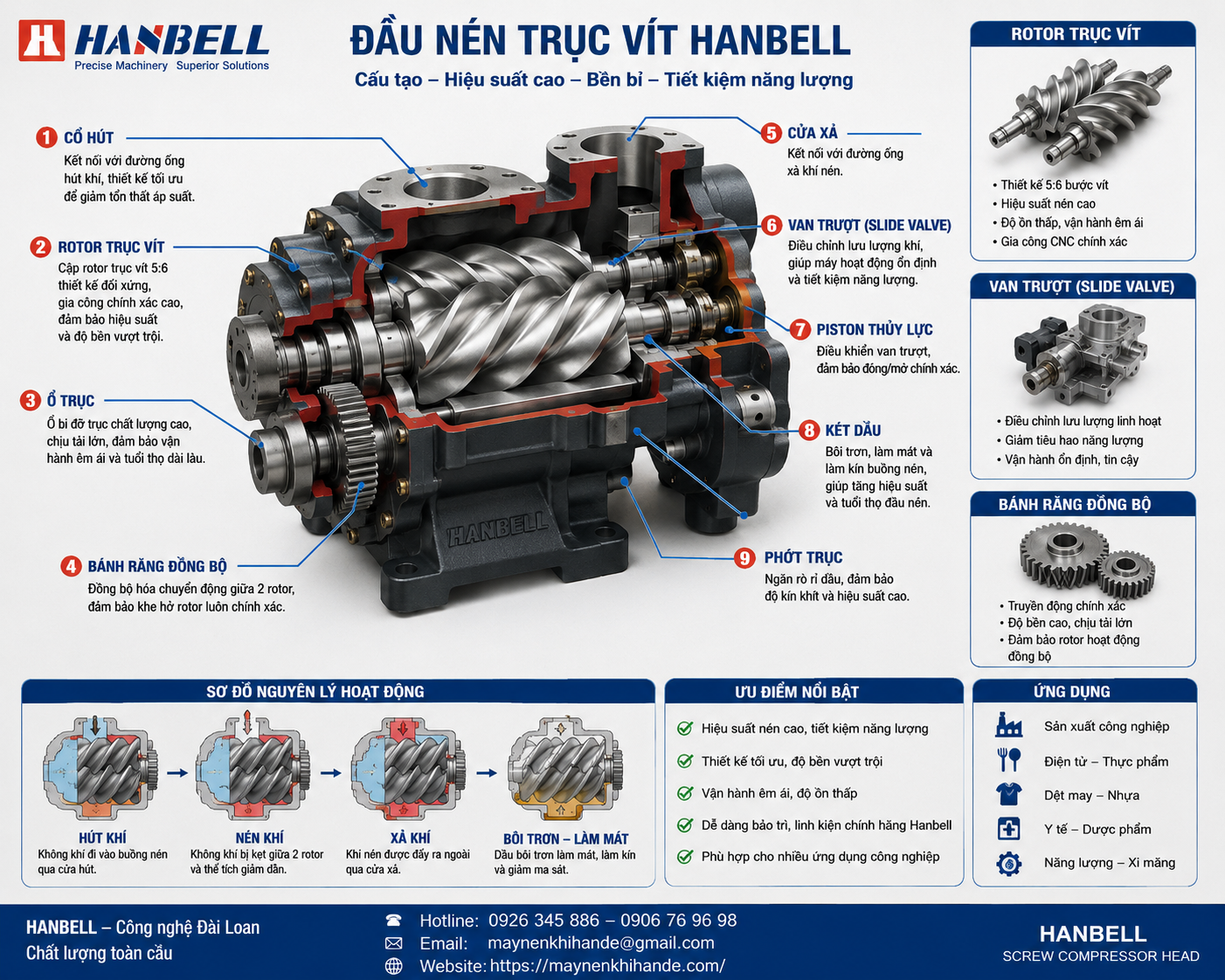

I. Cấu tạo đầu nén trục vít Hanbell
Đầu nén Hanbell thường gồm các bộ phận chính sau:
1. Cặp trục vít (Rotor)
- Gồm:
- Trục đực (Male rotor)
- Trục cái (Female rotor)
- Hai trục vít quay ngược chiều nhau với độ chính xác rất cao.
- Đây là bộ phận trực tiếp tạo ra khí nén.
Chức năng:
Hút không khí vào → giảm thể tích buồng nén → tăng áp suất khí.
2. Vỏ đầu nén (Airend Housing)
- Là phần thân bao bọc toàn bộ rotor.
- Được gia công CNC độ chính xác cao để giảm khe hở.
Chức năng:
- Bảo vệ rotor
- Tạo buồng nén kín
- Giảm thất thoát khí
3. Bạc đạn / Vòng bi (Bearings)
- Gồm vòng bi đầu hút và đầu xả.
- Chịu tải hướng trục và tải hướng kính.
Chức năng:
- Giữ rotor quay ổn định
- Giảm rung
- Giảm ma sát
4. Phớt chặn dầu (Oil Seal / Shaft Seal)
- Nằm ở đầu trục quay.
Chức năng:
- Ngăn dầu rò rỉ ra ngoài
- Hạn chế khí lọt ngược
5. Cổng hút (Air Inlet)
Nơi không khí từ môi trường đi vào đầu nén.
Chức năng: Đưa khí vào buồng nén.
6. Cổng xả (Air Outlet)
Nơi khí nén sau khi nén được đẩy ra.
Chức năng: Cấp khí nén cho toàn hệ thống.
7. Hệ thống bôi trơn dầu (Với máy có dầu)
Dầu được phun trực tiếp vào buồng nén.
Chức năng:
- Làm mát đầu nén
- Bôi trơn rotor
- Làm kín khe hở trục vít
II. Nguyên lý hoạt động đầu nén Hanbell
Quy trình hoạt động gồm 3 giai đoạn:
Giai đoạn 1: Hút khí
- Rotor quay tạo vùng áp suất thấp.
- Không khí đi vào qua van hút.
Giai đoạn 2: Nén khí
- Hai rotor quay ngược chiều.
- Thể tích giữa các rãnh vít giảm dần.
- Áp suất khí tăng lên.
Giai đoạn 3: Xả khí
- Khi đạt áp suất cài đặt (7 bar, 8 bar, 10 bar, 13 bar, 16 bar...)
- Khí nén được đẩy ra cửa xả.
III. Chức năng của đầu nén Hanbell
Đầu nén Hanbell có 4 chức năng chính:
- Hút không khí từ môi trường
- Nén khí lên áp suất cao
- Cung cấp khí nén liên tục
- Đảm bảo lưu lượng ổn định cho sản xuất
IV. Ưu điểm đầu nén Hanbell
- Hiệu suất nén cao
- Tiết kiệm điện
- Độ ồn thấp
- Tuổi thọ cao
- Hoạt động liên tục 24/7
V. Các lỗi thường gặp ở đầu nén Hanbell
- Bó đầu nén / kẹt trục vít
- Đầu nén kêu to
- Nhiệt độ đầu nén cao
- Rò dầu đầu nén
- Hao dầu bất thường
- Áp suất nén yếu
Nguyên nhân thường do:
- Thiếu dầu
- Dầu kém chất lượng
- Lọc dầu tắc
- Vòng bi mòn
- Rotor bị mài mòn
Bảo dưỡng đúng định kỳ sẽ giúp đầu nén Hanbell hoạt động bền bỉ và hiệu quả
